Laserschneiden von optischem Glas: von der ersten Linse zur modernen Komponente

Die Optik ist eine der ältesten Präzisionsdisziplinen und zugleich eine der anspruchsvollsten der Moderne. Eine Linse, die im 13. Jahrhundert Licht für einen Lesenden bündelte, und der Wellenleiter in einer AR-Brille lösen dieselbe Aufgabe — Licht mit Präzision zu lenken —, getrennt durch sieben Jahrhunderte Methodik.

Was sich zuletzt am stärksten verändert hat, ist nicht die Optik selbst, sondern ihre Herstellung. Schleifen und Polieren haben das Feld begründet; heute wird ein wachsender Anteil optischer Komponenten — aus Quarzglas, Saphir und Borosilikatglas — per Laser geschnitten, gebohrt und markiert. Für Prototypen, Kleinserien und die schnell wechselnden Anforderungen, die in Verteidigung und unbemannten Systemen mittlerweile üblich sind, ist dieser Wandel entscheidend.

Eine kurze Geschichte der Optik

Die ersten optischen Werkzeuge waren einfach. Polierte Bergkristalllinsen sind aus assyrischer Zeit erhalten, und antike Autoren beschrieben Brenngläser, die Sonnenlicht bündelten. Die Wissenschaft kam später: Um 1021 legte Ibn al-Haytham in seinem Buch der Optik dar, wie Licht und Sehen tatsächlich funktionieren — die Grundlage für sechs Jahrhunderte.

Die praktische Optik folgte. Aus Lesesteinen wurden im 13. Jahrhundert in Italien die ersten Brillen. Das Teleskop erschien 1608, das Mikroskop kurz darauf — Linsen wurden von Sehhilfen zu Instrumenten der Erkenntnis.

Der entscheidende industrielle Schritt erfolgte in den 1880er-Jahren in Jena. Otto Schott machte gemeinsam mit Ernst Abbe und Carl Zeiss aus optischem Glas eine Wissenschaft — Glas nach Spezifikation formuliert statt durch Zufall gefunden. Das daraus hervorgegangene Unternehmen, die SCHOTT AG, war später Gründungspartner der MDI Advanced Processing GmbH. Die Linie führt direkt von der Geburt des modernen optischen Glases zu dessen Laserbearbeitung heute.

Das letzte Stück kam 1960, als Theodore Maiman den ersten funktionierenden Laser baute. Es sollte Jahrzehnte dauern, doch der Laser wurde nicht nur Gegenstand der Optik, sondern ein Werkzeug zu ihrer Herstellung.

Was Optik leistet — damals und heute

Über den größten Teil ihrer Geschichte diente die Optik dem Sehen und Beobachten: Brillen, Teleskope, Mikroskope, später fotografische Objektive.

Das moderne Spektrum ist weit größer. Optische Komponenten stecken heute in Lasersystemen, Glasfasernetzen, medizinischen und industriellen Sensoren sowie in den Wellenleitern, die AR-Brillen funktionieren lassen. Spiegel und Linsen dienen nicht mehr nur der Vergrößerung; sie lenken, teilen, filtern und formen Lichtstrahlen in Systemen, in denen die Optik ein arbeitendes Bauteil ist, kein Zubehör. Zwei Felder wachsen besonders schnell: Augmented Reality sowie Verteidigung und unbemannte Systeme.

Warum der Laser heute eine Fertigungsoption ist

Optisches Glas — ob Quarzglas, Saphir oder Borosilikat — wurde traditionell durch Schleifen, Polieren und mechanisches Bohren bearbeitet: präzise, aber langsam, werkzeugabhängig und schlecht geeignet für Prototypen oder häufig wechselnde Designs. Jede neue Geometrie kann neues Werkzeug bedeuten.

Laserschneiden und -bohren beseitigt diese Einschränkung weitgehend. Dieselbe Maschine, die einen optischen Rohling schneidet, kann ihn bohren, eine Beschichtung abtragen und feine Merkmale einbringen. Wie es der Geschäftsführer von MDI, Dr. Christoph Hermanns, formuliert:

„Kein Sonderwerkzeug — ein Laserstrahl und Software.“

In der Praxis bedeutet das:

• Nahezu jede Geometrie. Formen, die sich kaum oder gar nicht mit Werkzeug herstellen lassen, werden direkt programmiert.
• Eine Maschine, mehrere Prozesse. Schneiden, Bohren, Beschichtungsabtrag und Data-Matrix-Codes entstehen auf demselben System.
• Schnelle Prototypen und Kleinserien. Keine Werkzeug-Vorlaufzeit — erste Teile kommen rasch, Designänderungen kosten wenig.
• Anspruchsvolle Merkmale. Sacklöcher, innenliegende Kanäle und Mikrobohrungen bis zu den kleinsten Durchmessern sind machbar.
• Kein Sonderwerkzeug. Ein Laserstrahl und Software ersetzen ein ganzes Regal dedizierter Werkzeuge.

Für kleine bis mittlere Stückzahlen — genau dort, wo optische Entwicklung und Spezialfertigung liegen — verändert das die Wirtschaftlichkeit.

Optik für Verteidigung und unbemannte Systeme

Verteidigungsprogramme und unbemannte Systeme — Drohnen vor allem — sind auf optische Komponenten angewiesen. Bild- und Zielköpfe, Entfernungsmesser, strahllenkende Elemente, Schutzfenster (oft aus Saphir oder Quarzglas) sowie die Linsen und Spiegel in Sensorbaugruppen sind allesamt optische Teile, und moderne Plattformen tragen viele davon.

Die Art, wie diese Teile bestellt werden, passt genau zur Laserbearbeitung. Die Stückzahlen sind oft gering, und die Chargen wechseln häufig, während sich die Designs weiterentwickeln. Die Zeitpläne sind eng. Rückverfolgbarkeit ist häufig gefordert — und derselbe Laser, der ein Bauteil schneidet und bohrt, kann es im selben Schritt mit einem dauerhaften Data-Matrix-Code markieren. Geometriefreiheit, keine Werkzeug-Vorlaufzeit, schnelle Iteration und integrierte Markierung entsprechen genau dem, was diese Programme tatsächlich brauchen.

Dieselbe Logik gilt für AR-Optik — einschließlich helm- und kopfgetragener Displays — sowie für die Spiegel und Linsen in optischen Baugruppen.

Vom Prototyp zur Serie, ohne Requalifizierung

In der Optik zählt nicht nur, ein Teil gut zu fertigen, sondern die nächsten tausend identisch. Jeder Wechsel von Lieferant, Anlage oder Prozessparameter kann eine Requalifizierung auslösen — teuer und langsam.

Der Ansatz von MDI ist darauf ausgelegt, diesen Bruch zu vermeiden: derselbe Partner, dieselbe Anlage und dieselben Prozessparameter vom ersten Prototyp bis zur Serienfertigung. Das in der Entwicklung qualifizierte Teil ist das Teil, das ausgeliefert wird.

Das ruht auf einer langen Basis im Glas — mehr als 90 Jahre Schneidkompetenz und über 30 Jahre Laserbearbeitung. Für optische Komponenten, die für Verteidigung, AR oder Präzisionsinstrumente bestimmt sind, werden Entwicklung und Produktion zu einer durchgehenden Linie statt zu zweien.

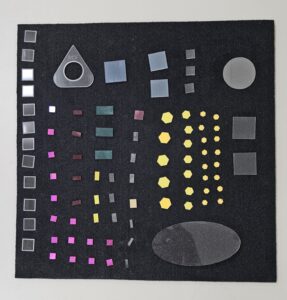

MDI betreibt einen Laser-Schneid-, -Bohr- und -Markierservice für optisches Glas — im Grunde eine Glas-Laser-Lohnfertigung für Linsen, Spiegel, Fenster und kundenspezifische optische Komponenten, vom Prototyp bis zur Serie. Wenn Sie ein optisches Bauteil entwickeln und vom ersten Muster zur Produktion gelangen möchten, ohne Umrüstung oder Requalifizierung, ist das der richtige Einstieg. Kontaktieren Sie das Team direkt unter sales@mdi-ap.com oder +49 6131 7321-0.

Häufig gestellte Fragen

Kann optisches Glas mit dem Laser geschnitten werden?

Ja. Das Laserschneiden ist ein etabliertes Fertigungsverfahren für optisches Glas — einschließlich Freiformen, Innenkonturen und angefaster Kanten. Da der Prozess berührungslos ist und kein dediziertes Werkzeug benötigt, werden neue Geometrien programmiert statt zerspant.

Lassen sich Quarzglas oder Saphir per Laser bohren?

Ja. Quarzglas, Saphir und Borosilikatglas lassen sich per Laser bohren — einschließlich Sacklöchern, innenliegenden Kanälen und Mikrobohrungen bis zu sehr kleinen Durchmessern. Bohren, Schneiden und Markieren laufen auf derselben Maschine.

Eignet sich das Laserschneiden für Prototypen und Kleinserien?

Das ist der stärkste Anwendungsfall. Ohne Werkzeug-Vorlaufzeit kommen erste Teile schnell, und Designänderungen kosten wenig. Dieselbe Anlage und dieselben Prozessparameter tragen dann vom Prototyp in die Serienfertigung — eine Requalifizierung entfällt.

Können Data-Matrix-Codes in Glas markiert werden?

Ja. Ein dauerhafter Data-Matrix-Code kann im selben Bearbeitungsschritt wie Schneiden und Bohren direkt in das Glas eingebracht werden — volle Rückverfolgbarkeit ohne zusätzlichen Arbeitsgang, wie sie Verteidigungs- und Luftfahrtprogramme typischerweise verlangen.
